A BitDogLab possui 25 LEDs dispostos em 5 linhas por 5 colunas. Para orientação, vamos nomear cada LED através da sua posição (coluna versus linha) ou então (x, y) onde x indica a posição horizontal identificando a coluna e y a posição vertical, identificando a linha.

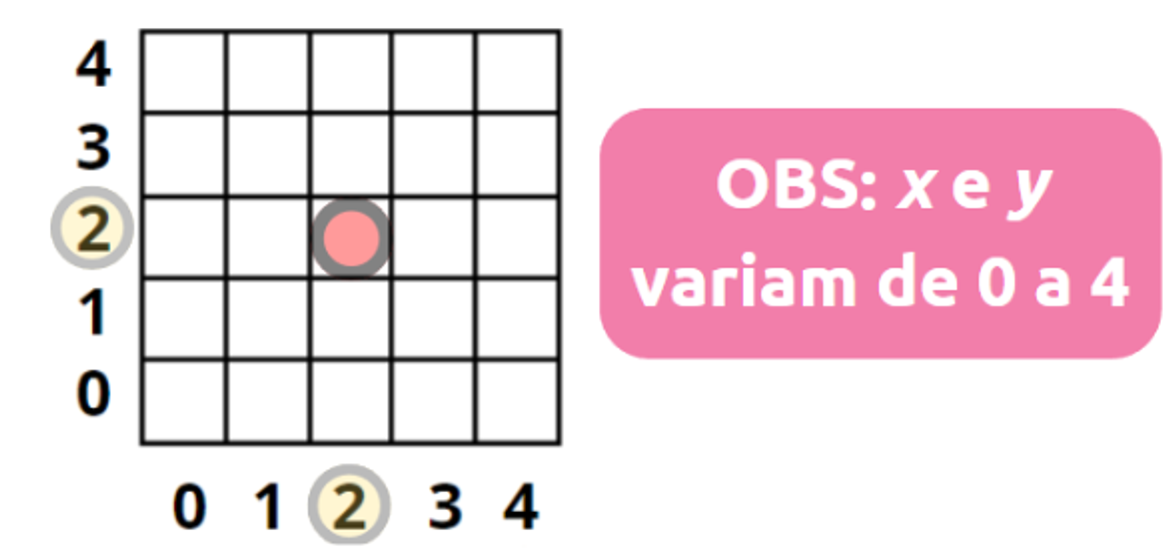

A figura a seguir ressalta o LED da posição central da matriz, ou seja (2, 2).

Figura: Detalhe mostrando o LED na posição (2,2) central na matriz

Programe na BitDogLab

O programa a seguir cria algumas funções para desenhar na matriz de LEDS. Copie este programa para o Thonny, faça a conexão USB e rode o programa.

# Este programa permite acender qualquer LED da matrix na cor definida pelo o usuário e também apagar todos os LEDs da matriz,
# usando duas funções para serem escritas diretamento no shell

# Função que define o controle de acendimento da posição e da cor de cada LED da Matriz
# Uso: leds(x, y, r, g, b)
# x, y: Coordenadas do LED na matriz, variando de 0 a 4
# r, g, b: Valores das cores Vermelho, Verde e Azul (0 a 225)
# Exemplo de uso:
# Acende o LED na posição central (2,2) da matriz na cor amarela (50 de vermelho, 50 de verde, 0 de azul).

# Função para desligar todos os LEDs
# Exemplo de uso: apagar()
# Esta função passa por todas as coordenadas da matriz e define todos os LEDs para preto (desligados)

# Exemplo de uso:
# Acende o LED na posição central (2,2) da matriz na cor amarela (50 de vermelho, 50 de verde, 0 de azul).
#Digite no shell: leds(2, 2, 50, 50, 0)

# Apaga todos os LEDs da matriz
#Digite no shell: apagar()


#PROGRAMA PRINCIPAL
from machine import Pin
import neopixel
from utime import sleep
from time import time

# Configurações iniciais
NUM_LEDS = 25  # Número total de LEDs na matriz 5x5
PIN = 7  # Pino onde a matriz Neopixel está conectada
np = neopixel.NeoPixel(Pin(PIN), NUM_LEDS)

# Mapeamento da matriz de LEDs com a origem no canto inferior direito
LED_MATRIX = [
    [24, 23, 22, 21, 20],
    [15, 16, 17, 18, 19],
    [14, 13, 12, 11, 10],
    [5, 6, 7, 8, 9],
    [4, 3, 2, 1, 0]
]

# Led rgb
verde = Pin(11, Pin.OUT) # verde
azul = Pin(12, Pin.OUT) # azul
vermelho = Pin(13, Pin.OUT) #vermelho

# Função que define o controle de acendimento da posição e da dor de cada LED da Matriz do BitDogLab
def leds(x, y, r=20, g=20, b=20):
    if 0 <= x <= 4 and 0 <= y <= 4 and r <= 255 and g <=255 and b <= 255:
        led_index = LED_MATRIX[4-y][x]
        np[led_index] = (r, g, b)
        np.write()
        return f'Posicao: (x={x},y={y}) na cor: ({r},{g},{b})'
    elif x > 4:
        return f'Valor escolhido x={x} invalido, escolha um valor entre 0 e 4'
    elif y > 4:
        return f'Valor escolhido y={y} invalido, escolha um valor entre 0 e 4'
    elif r > 255 or g > 255 or b > 255:
        return f'Valor escolhido de cor ({r},{g},{b}) inválido, escolha um valor entre 0 e 255 para cada cor'
    else:
        return f'Coordenadas invalidas, escolha um valor x<=4 e y<=4 e valores para R G B <= 255.'


def apagar():
    """
    Função apagar, digite apagar() parar apagar todos os bitmaps da matriz 5x5
    """
    np.fill((0,0,0))
    np.write()


# Exemplos de uso
leds(2, 2, 50, 50, 0)  # Acende o LED central em vermelho

Na janela shell do Thony, digite o comando:

leds(0, 4, 0, 0, 100)

e como resultado terá o LED do canto superior esquerdo da matriz aceso na cor azul.

Par apagar este ponto basta digitar:

  `leds(0, 0, 0, 0, 100)`

e para apagar toda a matriz, digite:

  `apagar()`

Oficina Pixel Art

Plano de aula para professores
