Sinais Analógicos: Sinais analógicos são representados por uma variação contínua de valores ao longo do tempo. Eles podem assumir qualquer valor dentro de um intervalo definido, proporcionando uma representação mais precisa de fenômenos físicos, como som, luz ou movimento. No contexto de um joystick, os eixos X e Y geram sinais analógicos que correspondem à posição do joystick em cada direção. Por exemplo, quando o joystick é inclinado para a esquerda ou direita (eixo X) ou para cima ou para baixo (eixo Y), ele produz uma variação contínua de tensão que é lida por um dispositivo eletrônico como um valor analógico. Esses valores podem ser convertidos em dados digitais para determinar com precisão a posição do joystick, permitindo um controle mais suave e preciso em jogos e interfaces de usuário.

Sinais Digitais: Diferentemente dos sinais analógicos, os sinais digitais são discretos e só podem assumir dois valores distintos: 0 ou 1. Esses valores representam os estados de “ligado” e “desligado” ou “verdadeiro” e “falso”. No caso de um joystick, o botão de ação gera um sinal digital que indica se o botão está sendo pressionado (1) ou não (0). Esse tipo de sinal é muito eficiente para determinar eventos binários, como o pressionamento de botões, onde apenas duas condições são possíveis. Sinais digitais são amplamente utilizados em eletrônica devido à sua resistência a interferências e sua facilidade de processamento por sistemas computacionais.

Enquanto os sinais analógicos permitem uma medição precisa de variações contínuas, os sinais digitais são ideais para transmitir informações de maneira simples e robusta, sendo os dois tipos essenciais em dispositivos como joysticks, que combinam controles suaves com ações discretas.

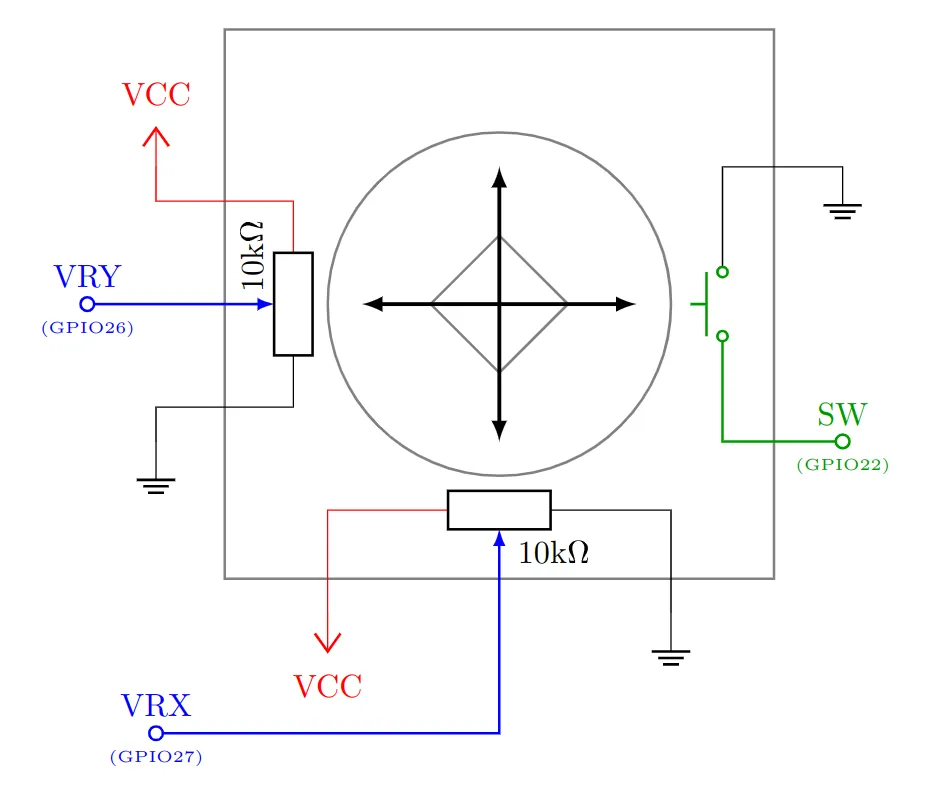

Como este dispositivo está conectado ao circuito interno da BitDogLab?

Aqui, podemos ver os pinos onde são recebidos os sinais da posição do joystick em X, em Y, e também se o joystick está sendo pressionado ou não.
